DHM401和HPM4030在液压打桩机安装调试过程中的应用
液压振动打桩机广泛应用于矿山、桥梁、隧道、公路、铁路和水利电站等工程建设，其工作原理：内置两只偏心轴，采液压马达驱动，产生高速旋转及垂直激振力，透过减振橡胶块后，维持一定的振幅，能够应付各种类型的土质与打桩要求。而液压系统的调试对于打桩机的正常工作至关重要，下面我们就以HPM4030和DHM401测试仪为例，来说明打桩机液压系统测试方法和数据分析。

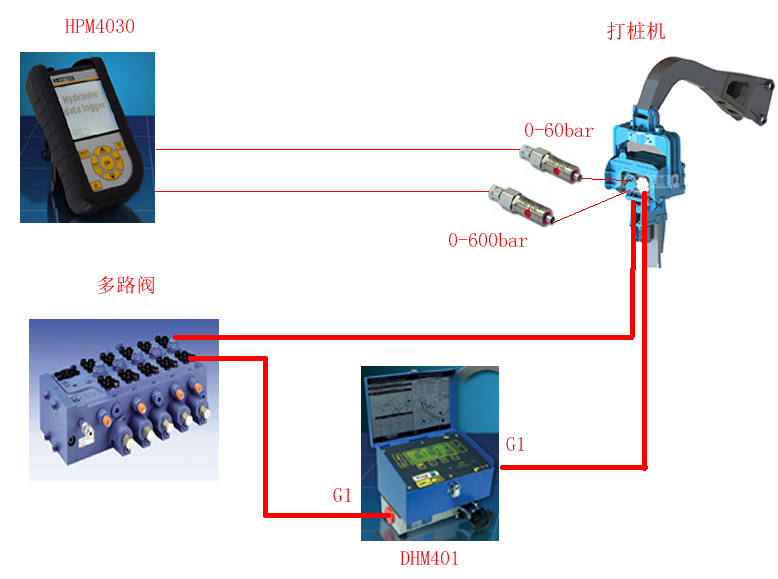

图一 测试接管图
在测试开始前准备HPM4030和DHM401测试仪一套、笔记本电脑一台、3个测压接头，然后按以下步骤进行安装和测试：
1）将表线、传感器和HPM4030测试仪接好；
2)将DHM401测试仪串联接入回油管路中；
3)按图三连接方式将0-600bar传感器接入马达进油口测压接头上、0-60bar传感器接入马达回油口测压接头上或0-60bar传感器接入马达泄油口测压接头上；
4)打开HPM4030测试仪，在笔记本上打开HPMComm软件，设置压力、温度等参数；
5)启动DHM401测试仪，设置测试参数；
6)启动设备，让设备运行一段时间，多次测量数据，将记录的数据保存到电脑上。
我们测得了M125马达流量、进油压力、回油压力和泄油压力，测试数据如下图片和曲线：

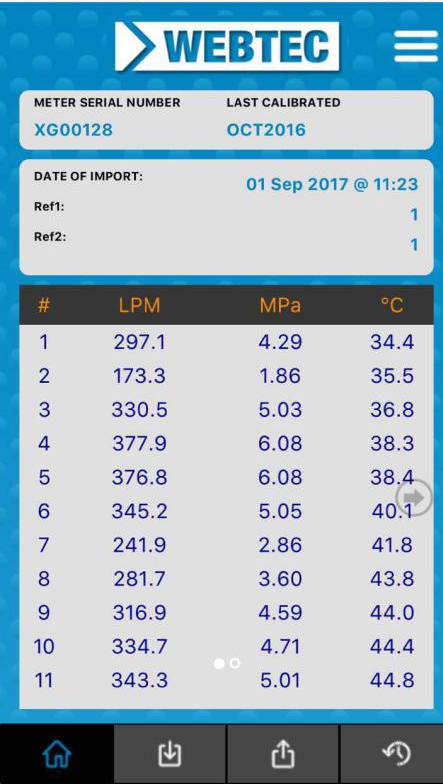

图二 马达流量

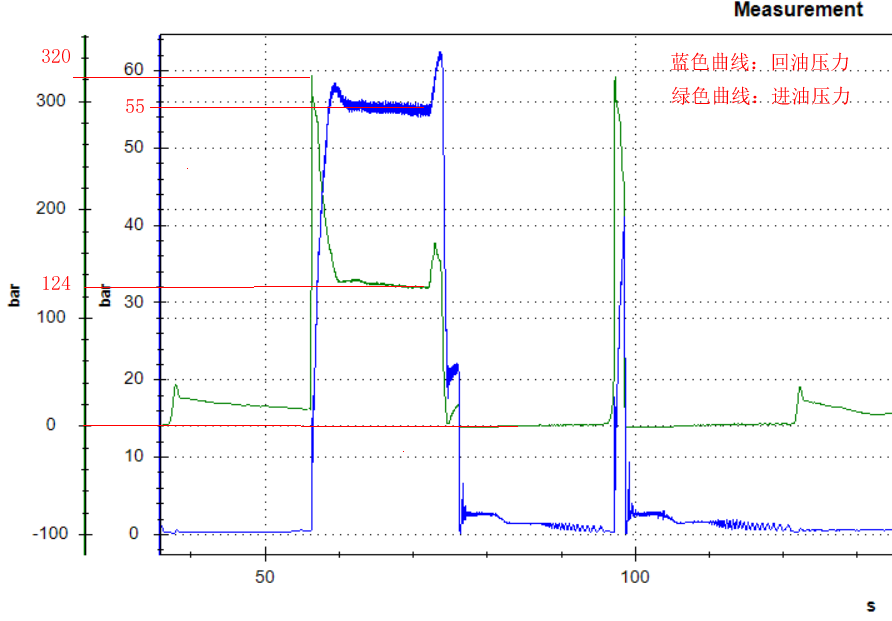

图三 进油和回油压力

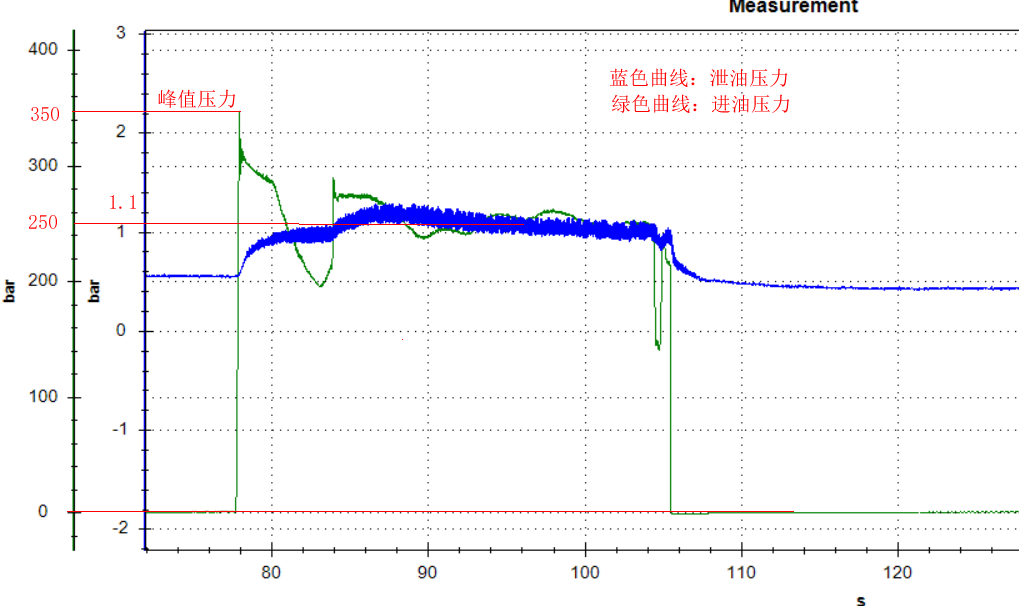

图四 马达进油和泄油压力
下面我们对测得数据进行分析：
1）从图二可以看出M125马达的最大流量377.9L/min，计算得马达最大转速3023r/min,满足马达最大3400r/min使用要求。
2）图三是在马达装有阀块的情况下测试的，而此时阀块的溢流阀压力没有设置到最大。从曲线中可以看出马达正常工作压力在
124bar，但是起振时马达仍有较高的压力冲击（320bar）。而由于溢流阀压力设定低，溢流到回油管路，所以回油压力较高 （55bar）。在停振时，从图上可以判断马达进油口出现负压，因为回油管路没能补充足够的油液，阀块单向阀通径太小。
3）图四也是在马达装有阀块的情况下测试的，此时阀块的溢流阀压力设置到最大。从曲线中可以看出马达正常工作压力在250ar，但是起振时马达仍有较高的压力冲击（350bar）。泄油压力平均1.1bar，马达壳体压力正常。同样在停振时，马达进油口出现负压，因为回油管路没能补充足够的油液，阀块单向阀通径太小。
从以上对打桩机测试可以看出，HPM4030和DHM401测试仪不仅操作简单，而且测量准确、精度高。通过对测试数据的分析，我们可以轻松的发现和解决液压系统中出现的问题，所以HPM4030和DHM401测试仪是液压工程师必备的一款测试工具。
